Hướng Dẫn Cách Đấu Nối Tủ Điện 3 Pha Đúng Kỹ Thuật, An Toàn

Tủ điện 3 pha là một thiết bị quan trọng không thể thiếu trong các hệ thống cung cấp điện ở các nhà máy, nhà cao tầng, khu công nghiệp sản xuất. Vậy đặc điểm, cấu tạo và cách đấu tủ điện 3 pha như thế nào đảm bảo tính chính xác?

Liên hệ với chúng tôi để được tư vấn miễn phí: 094.678.1873 – 0931.000.266

Cách đấu tủ điện 3 pha với 06 bước

Bước 1: Tính toán thông số kỹ thuật cho các thiết bị điện cần thiết

Khi lựa chọn tủ điện 3 pha thì chúng ta cần phải xác định được số lượng phụ tải và số nhanh khi có nhu cầu phân phối tính toán giá trị của aptomat và dây dẫn,…

Thực tế thì các giá trị này cần phải được cân đối giữa các bài toán kinh tế và kỹ thuật. Chúng ta không lên lựa chọn giá trị thiết bị điện quá cao so với mục đích sử dụng hiện tại, bởi sẽ ảnh hưởng đến giá thành của sản phẩm.

Bước 2: Thiết kế bố trí thiết bị điện cùng sơ đồ đấu tủ điện 3 pha

Việc bố trí các thiết bị điện và các sơ đồ nguyên lý hoạt động là một vấn đề rất quan trọng. Trong đó tủ điện 3 pha được thiết kế tối ưu đảm bảo đầy đủ được các tính năng cần thiết.

Khi thiết kế sơ đồ của các thiết bị điện thì chúng ta cần mở rộng hoặc điều hành hoạt động của các thiết bị điện đó.

Về cách đấu tủ điện 3 pha thông qua hoạt động bố trí thiết kế thì tốt nhất sau khi đi sơ đồ xong thì nên kiểm tra kỹ lưỡng để tránh những sai sót.

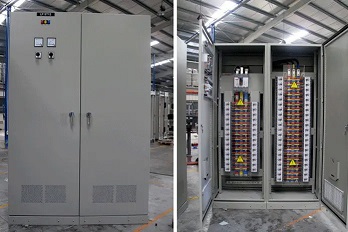

Bước 3: Thi công tủ điện và lắp đặt vỏ của tủ điện

Sau khi đã tính toán lựa chọn các thiết bị điện cần thiết cho tủ điện công nghiệp thì tiếp đến chúng ta cần lựa chọn vỏ của tủ điện.

Sau khi đã lắp vỏ điện công nghiệp thì tiến hành thiết kế thiết bị điện theo các nguyên tắc cụ thể sau:

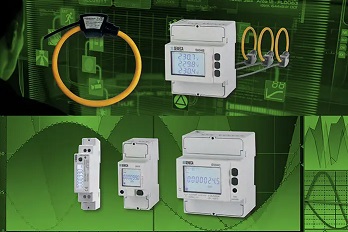

• Các thiết bị đèn báo nguồn, đồng hồ đo dòng điện, đồng hồ hiển thị, điện áp thì nên lắp đặt phía trên cao tủ điện.
• Còn đối với các thiết bị điều khiển như nút ấn, công tắc thì nên đặt ở phía dưới.
• Nên thiết kế công tắc nằm ở vị trí bên trên cùng và hàng ngang để thuận tiện cho quá trình vận hành.

Bước 4: Sắp xếp thiết bị trong tủ điện

Bước này quyết định cách đấu tủ điện 3 pha hiệu quả, chúng ta cần phải sắp xếp một cách chính xác và khoa học nhất để tăng tính thẩm mỹ và vận hành ổn định. Việc thiết lập cần tuân thủ theo yêu cầu bản vẽ.

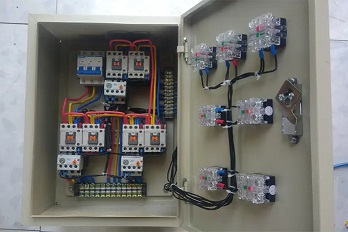

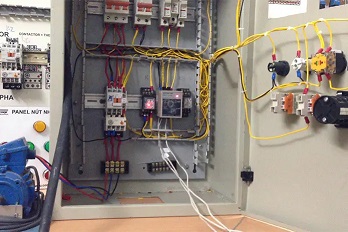

Bước 5: Đấu dây dẫn trong tủ điện 3 pha

Cách đấu tủ điện 3 pha tốt nhất nên phân màu dây dẫn thành các màu như đỏ, vàng và xanh, đồng thời nên đánh số để dễ dàng quan sát hơn.

Đối với các dây tín hiệu có độ nhạy cao thì nên bọc để có thể chống nhiễu hiệu quả. Chúng ta đấu phần mạch động lực rồi sau đó đến các phần dây điều khiển để đảm bảo tủ điện được hoạt động một cách tốt nhất.

Bước 6: Tiến hành cấp nguồn và chạy không tải cho tủ điện

Sau khi đấu dây tủ điện xong thì bạn phải kiểm tra lại toàn bộ hệ thống và cấp điện cho tủ điện làm việc không tải.

> Cần lưu ý gì khi đấu tủ điện 3 pha?

Trên các cách đấu tủ điện 3 pha, nếu như bạn thực sự am hiểu về điện thì Mecsu khuyên bạn nên áp dụng, còn không thì bạn nên nhờ đến thợ điện để đảm bảo an toàn cho cả hệ thống và bản thân.

Liên hệ với chúng tôi để được tư vấn miễn phí: 094.678.1873 – 0931.000.266

Xem thêm video hướng dẫn cách đấu tủ điện 3 pha đơn giản và hiệu quả nhất !

Tìm hiểu thêm về tủ điện 3 pha

1. Tủ điện 3 pha là gì?

Tủ điện 3 pha đóng vai trò quan trọng giúp điều khiển, vận hành, bảo vệ các thiết bị cung cấp hoặc đóng cắt điện.

Hiện nay tủ điện 3 pha được sử dụng rộng rãi trong hộ gia đình, doanh nghiệp, nhà máy các tòa nhà hay các phân xưởng.

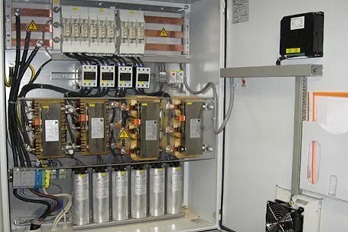

2. Cấu tạo tủ điện 3 pha

+ Vỏ tủ điện (Trong nhà và ở ngoài trời).
+ Bộ điều khiển trung tâm hoặc mạch điện tử.
+ Hệ thống khởi động từ.
+ Rơ – le nhiệt, rơ-le bảo vệ dòng, áp, máy pha, rơ-le trung gian.
+ Các áp-tô-mát (cb).

3. Ưu điểm tủ điện 3 pha

• Tủ điện 3 pha là sự tích hợp nhiều ưu điểm của các loại tủ điện 1 pha.
• Tủ điện dễ dàng lắp đặt vì có cách phân pha trực quan theo màu sắc.
• Tủ điện có không gian rộng, thuận tiện để thợ điện có thể đấu dây vào và ra.
• Vỏ tủ làm từ chất liệu kim loại nên có khả năng chống cháy và cách điện tốt.
• Mạch điện trong tủ điện hiển thị rõ dễ dàng bảo trì.

4. Có bao nhiêu loại tủ điện 3 pha?

Tùy theo từng chức năng và công dụng mà có thể phân chia thành các loại tủ điện khác nhau như:

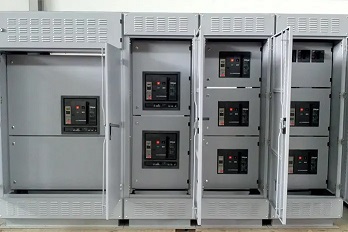

• Tủ điện 3 pha phân phối: loại tủ có cấu tạo phức tạp, tác dụng phân phối điện với các nhánh và hệ thống điện nhỏ hơn.
• Tủ điện chiếu sáng 3 pha: Được ứng dụng trong chiếu sáng công cộng có chứa thiết bị đóng cắt, cấu tạo đơn giản.
• Tủ điện điều khiển 3 pha: có chức năng điều khiển, bảo vệ các thiết bị cung cấp, đồng thời được dùng để đóng cắt điện trong các tòa nhà làm việc, nhà máy điều khiển 3 pha…thông thường thì loại tủ này được thiết kế với kích thước lớn.

Trong cách đấu tủ điện 3 pha thì khi thực hiện bạn cần tuân thủ theo đúng các nguyên tắc để đáp ứng cho hệ thống điện vận hành ổn định đồng thời đảm bảo an toàn khi lắp đặt.

-----------------------------------------------------------------------
