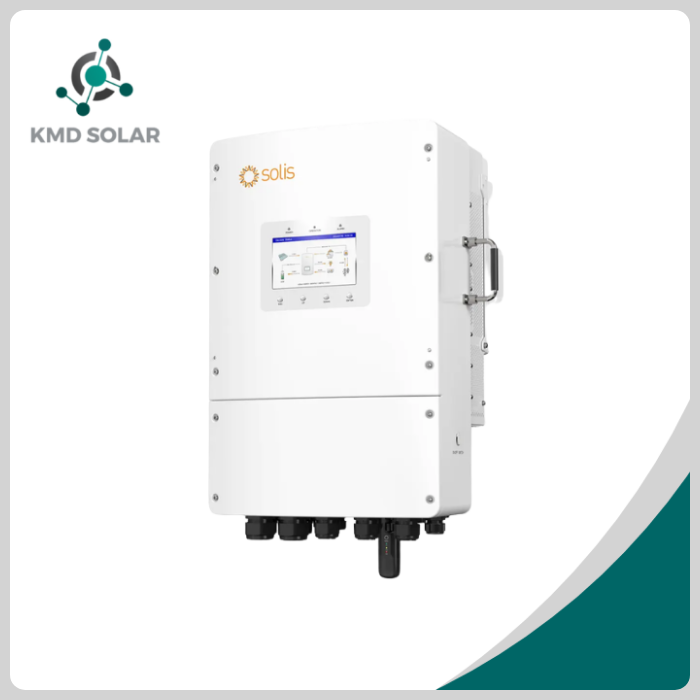

BIẾN TẦN HYBRID SOLIS 10KW 3PHA (S6-EH3P10K02-NV-YD-L)

TÊN MODEL

S6-EH3P10K02-NV-YD-L

Đầu vào DC (pin quang điện)

Công suất đầu vào PV tối đa có thể sử dụng

16 kW

Điện áp đầu vào tối đa

1000 V

Điện áp định mức

550 V

Điện áp khởi động

160 V

Dải điện áp MPPT

200-850 V

Dòng điện đầu vào tối đa

20 A / 40 A

Dòng điện ngắn mạch tối đa

30 A / 50 A

Số lượng MPPT/số chuỗi đầu vào tối đa

2/3

Pin

Loại pin

Pin Li-ion/ acquy lead acid

Dải diện áp pin

40-60 V

Dòng điện sạc/xả tối đa

220 A

Truyền thông

CAN/RS485

Đầu ra AC ( Phía lưới)

Công suất đầu ra định mức

10 kW

Công suất biểu kiến đầu ra tối đa

10 kVA

Pha vận hành

3/N/PE

Điện áp lưới định mức

380 V / 400 V

Tần số lưới định mức

50 Hz / 60 Hz

Dòng điện đầu ra lưới điện định mức

15.2 A / 14.4 A

Dòng điện đầu ra tối đa

15.2 A / 14.4 A

Hệ số công suất

>0.99 (-0.8 -> + 0.8)

Tổng độ méo sóng hài

<3%

Đầu vào AC (Phía dưới)

Dải điện áp đầu vào

323-460 V

Dòng điện đầu vào tối đa

22.8 A / 21.7 A

Dải tần số

45-55 Hz / 55-65 Hz

Máy phát điện đầu vào

Công suất đầu vào tối đa

10 kW

Dòng điện đầu vào tối đa

15.2 A

Điện áp đầu vào định mức

3/N/PE, 380 V / 400 V

Tần số đầu vào định mức

50 Hz / 60 Hz

Đầu ra AC ( ngõ dự phòng)

Công suất đầu ra định mức

10 kW

Công suất biểu kiến đầu ra tối đa

2 lần công suất định mức, 10 giây

Thời gian chuyển đổi dự phòng

<10 ms

Điện áp đầu ra định mức

3/N/PE, 380 V / 400 V

Tần số định mức

50 Hz / 60 Hz

Dòng điện đầu ra định mức

15.2 A / 14.4 A

Dòng điện đầu ra liên tục tối đa

15.2 A

Dòng điện AC đi qua liên tục tối đa

50 A

Độ méo sóng hài điện áp (tải tuyến tính)

<3%

Hiệu suất

Hiệu suất tối đa

97.6%

Hiệu suất Châu Âu

97.0%

Bảo vệ

Bảo vệ chống đảo

 Có

Bảo vệ quá dòng đầu ra

 Có

Bảo vệ ngắn mạch

 Có

Bảo vệ ngược cực DC

 Có

Bảo vệ chống sét

 Có

Thông số chung

Kích thước (Rộng*Cao*Sâu)

430*660*295 mm

Trọng lượng

42 kg

Cấu trúc liên kết

Không cách điện

Dải nhiệt độ môi trường vận hành

-40 ~ +60°C

Bảo vệ xâm nhập

IP66

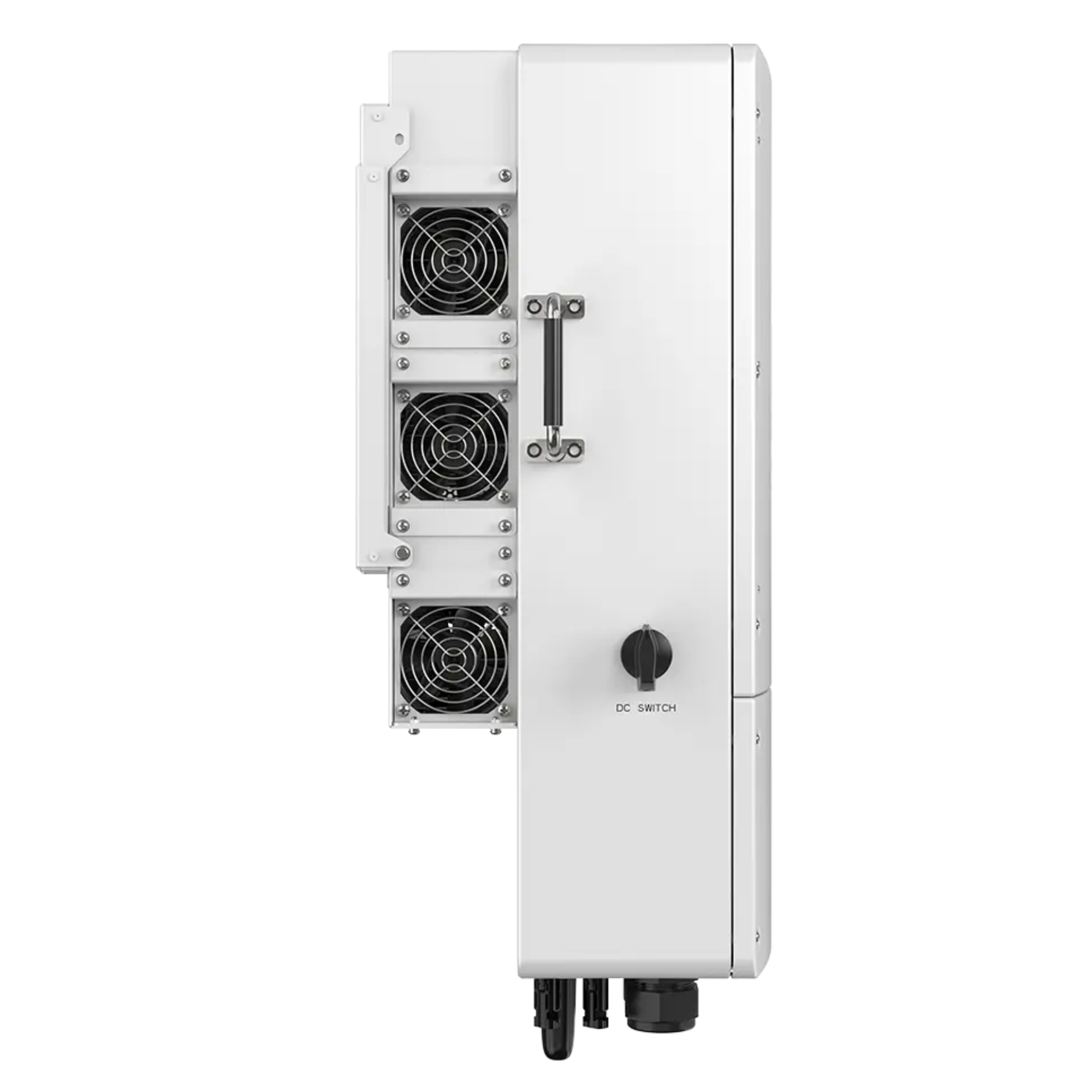

Cách thức làm mát

Quạt làm mát dự phòng thông minh

Độ cao so với mực nước biển tối đa để hoạt động

4000 m

Tiêu chuẩn kết nối lưới điện

NRS 097-2-1, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, SriLanka, EN 50438L, Vietnam, PEA\MEA

Tiêu chuẩn an toàn/EMC

IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-3

Đặc trưng

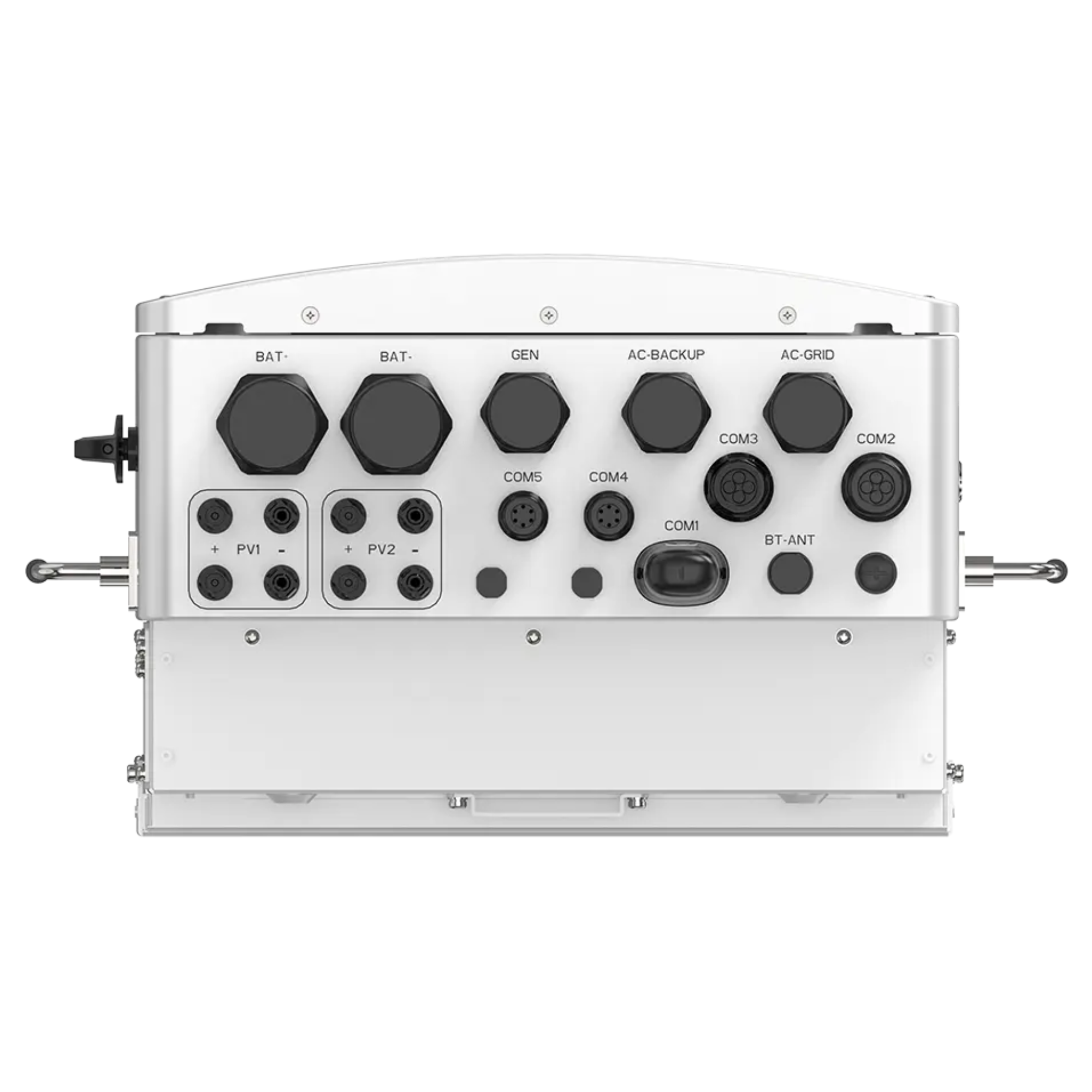

Kết nối DC

Jack cắm kết nối nhanh MC4 (Quang Điện) & Thiết bị đầu cuối trục vít (Pin)

Kết nối AC

Thiết bị đầu cuối trục vít

Hiển thị

LCD + Blue Tooth + APP

Truyền thông

CAN, RS485, Ethernet, Tùy chọn: Wi-Fi, Cellular, LAN
