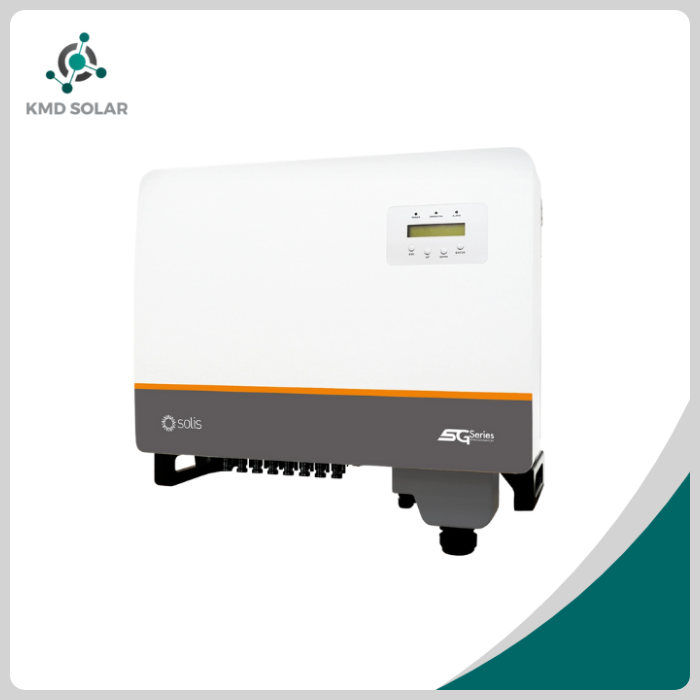

BIẾN TẦN BÁM TẢI SOLIS 40KW 3PHA (S5-GC40K)

Biến tần năng lượng mặt trời 3 pha 40kW S5-GC40K
☼ Mô tả đặc trưng:

• Loại biến tần chuỗi 3 pha, nhỏ gọn, cấu hình linh động, dễ dàng lắp đặt và bảo trì
• Trang bị 4 MPPT hỗ trợ thiết kế hệ thống đa hướng, hiệu suất tối đa 98,7%
• Phạm vi điện áp rộng, điện áp khởi động thấp, dòng điện từng chuỗi lên đến 16A
• Tỷ lệ DC/AC > 150%, THDi <3%, độ méo sóng hài thấp so với lưới điện
• Hỗ trợ truy cập dây nhôm, giúp giảm chi phí
• Hỗ trợ kiểm soát công suất của hệ thống
• Hỗ trợ các mô đun công suất cao, giảm chi phí lắp đặt
• Kết nối WIFI/GPRS, giám sát và kiểm soát thông tin thời gian thực, đi dây ít hơn
• Bảo vệ AFCI tích hợp, tránh rủi ro hỏa hoạn
• Giám sát chuỗi thông minh, quét đoán đường cong I-V thông minh
• Quạt làm mát dự phòng thông minh
• Chức năng khôi phục PID ban đêm, tăng năng suất tổng thể của hệ thống (tùy chọn)
• Quét để đăng ký trên SolisCloud, hỗ trợ nâng cấp và điều khiển từ xa

☼ Tiêu chuẩn:

• Đạt tiêu chuẩn lưới điện và an toàn EMC
• IEC/EN 62109-1/ -2, IEC/EN 61000-6-1/ -2/ -3/ -4
• Thương hiệu SOLIS ( xuất xứ Trung Quốc )

☼ Ứng dụng:

• Phù hợp các dự án điện mặt trời áp mái nhỏ cho nhà ở và thương mại, giá rẻ
• Đáp ứng nhu cầu dùng điện trong nhà bạn, giảm lệ thuộc sử dụng điện lưới

☼ Bộ sản phẩm bao gồm:

• Bộ biến tần + Sách hướng dẫn sử dụng
• Vít chéo, vít lục giác, đầu nối cáp DC, RJ45
• Tấm ốp lưng, nắp che cự nối AC

Thông số biến tần năng lượng mặt trời S5-GC40K

• Đầu vào DC:
  * Công suất đầu vào tối đa đề xuất : 60kW
  * Điện áp đầu vào tối đa : 1100V
  * Điện áp định mức : 600V
  * Điện áp khởi động : 180V
  * Dải điện áp MPPT : 200V ~ 1000V
  * Dòng điện đầu vào tối đa : 32A / 32A / 32A / 32A
  * Dòng điện ngắn mạch tối đa : 40A / 40A / 40A / 40A
  * Số lượng MPPT/số chuỗi đầu vào tối đa : 4/8
• Đầu ra AC:
  * Công suất đầu ra định mức : 40kW
  * Công suất biểu kiến đầu ra tối đa : 44kVA
  * Pha vận hành : 3/N/PE
  * Điện áp lưới định mức 220V / 380V ; 230V / 400V
  * Tần số lưới định mức 50Hz / 60Hz
  * Dòng điện đầu ra lưới điện định mức : 60.8A / 57.7A
  * Dòng điện đầu ra tối đa : 66.9A
  * Hệ số công suất : >0.99 ( -0.8 đến +0.8 )
  * Hiệu suất MPPT tối đa : 98.7%
  * Tổng độ méo sóng hài : < 3%
• Bảo vệ tích hợp:
  * Bảo vệ ngược cực DC, giám sát lưới điện
  * Bảo vệ quá dòng đầu ra, bảo vệ ngắn mạch
  * Bảo vệ nhiệt độ, bảo vệ chống tách đảo
  * Chống sét lan truyền DC/AC Type II
  * Giám sát chuỗi và quét đường cong I/V
  * Tích hợp AFCI bảo vệ mạch hồ quang DC
  * Tích hợp cầu dao DC và chức năng chống PID (tùy chọn)
• Thông số chung:
  * Cấu trúc liên kết : Cấu trúc liên kết : không biến áp
  * Biên nhiệt hoạt động : -25 ~ 60ºC
  * Cách thức làm mát : Quạt làm mát dự phòng thông minh
  * Bảo vệ chống xâm nhập : IP66
  * Độ cao tối đa cho phép để hoạt động : 4000m
  * Kích thước biến tần : 629 x 647 x 252 (mm)
  * Trọng lượng : 37 kg
• Kết nối đặc trưng: Đầu nối MC4 ( kết nối DC ), Thiết bị đầu cuối OT ( kết nối AC )

Mặt dưới biến tần S5-GC40K

Sơ đồ đấu nối S5-GC40K

Thông số kỹ thuật S5-GC40K

----------------------------------------------
