BIẾN TẦN BÁM TẢI SOLIS 3KW (S6-GR1P3K-S)

Đặc trưng biến tần S6-GR1P3K-S

Được thiết kế cho các ứng dụng điện mặt trời dân dụng. Dòng đầu vào tối đa trên mỗi chuỗi là 16A, tương thích với các mô-đun hiệu suất cao và mô-đun hai chiều. Thiết kế gọn nhẹ giúp dễ dàng lắp đặt. Chỉ số bảo vệ đã tăng lên ở mức IP66. Các chức năng bảo vệ thông minh giúp cung cấp điện gia đình một cách an toàn và bảo đảm.

• Loại Biến tần hòa lưới bám tải không lưu trữ
•  Thiết kế đẹp, nhỏ gọn và nhẹ, dễ dàng lắp đặt
•  Tương thích với các mô đun hiệu suất cao và mô đun 2 chiều
•  Công nghệ chuyển mạch tần số siêu cao, mức bảo vệ IP66
•  Thiết kế 2 MPPT với thuật toán MPPT chính xác, hiệu suất tối đa 97,3%
•  Dòng điện từng chuỗi lên đến 16A
•  Kết nối WIFI/GPRS, giám sát thời gian thực
•  Bảo vệ AFCI, bảo vệ mạch hồ quang DC, giảm rủi ro hỏa hoạn
•  Tích hợp chức năng kiểm soát công suất hòa lưới bám tải
•  Tích hợp quản lý sản lượng điện hòa lưới ( EPM )
•  Tích hợp nhiều tính năng bảo vệ, vận hành ổn định và an toàn

 Tiêu chuẩn :

•  Đạt tiêu chuẩn lưới điện và an toàn EMC
•  IEC/EN 62109-1/ -2, IEC/EN 61000-6-1/ -2/ -3/ -4
•  Thương hiệu SOLIS ( xuất xứ Trung Quốc )

Ứng dụng :

•  Thiết kế cho các dự án nhà máy điện mặt trời dân dụng, hiệu suất cao, mô đun 2 mặt
•  Đáp ứng nhu cầu sử dụng điện trong nhà, giảm lệ thuộc sử dụng điện lưới
•  Bộ sản phẩm bao gồm :
•  Bộ biến tần + Sách hướng dẫn sử dụng
•  Tấm ốp lưng, vít vặn, đầu kết nối DC, AC, RJ45
•  Thanh cắm Wifi/GPRS (tùy chọn)

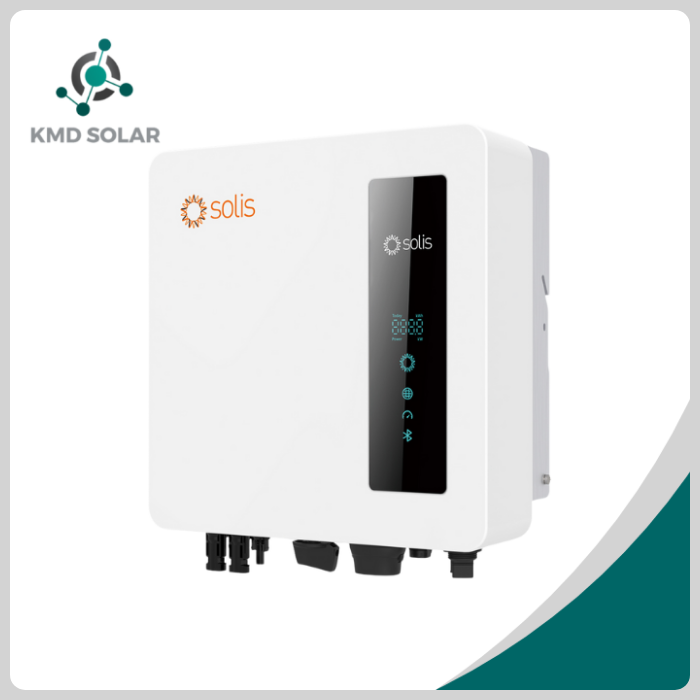

Biến tần bám tải Solis 3kW

Thông số kỹ thuật:

• Đầu vào DC :
  * Công suất đầu vào tối đa đề xuất : 4.5kW
  * Điện áp đầu vào tối đa : 550V
  * Điện áp định mức : 330V
  * Điện áp khởi động : 100V
  * Dải điện áp MPPT : 90V ~ 550V
  * Dòng điện đầu vào tối đa :16A
  * Dòng điện ngắn mạch tối đa : 22A
  * Số lượng MPPT/số chuỗi đầu vào tối đa : 2/2
• Đầu ra AC :
  * Công suất đầu ra định mức : 3kW
  * Công suất biểu kiến đầu ra tối đa : 3kVA
  * Pha vận hành : 1/N/PE
  * Điện áp lưới định mức 220V / 230V
  * Tần số lưới định mức 50Hz / 60Hz
  * Dòng điện đầu ra lưới điện định mức : 13.6A / 13A
  * Dòng điện đầu ra tối đa : 13.6A
  * Hệ số công suất : >0.99 ( -0.8 đến +0.8)
  * Tổng độ méo sóng hài : < 3%
• Hiệu suất MPPT tối đa : 97.3%
• Bảo vệ tích hợp :
  * Bảo vệ ngược cực DC, giám sát lưới điện
  * Bảo vệ quá dòng đầu ra, bảo vệ ngắn mạch
  * Bảo vệ nhiệt, chống tách đảo, chống sét lan truyền
  * Tích hợp cầu dao DC ( tùy chọn )
• Thông số chung :
  * Cấu trúc liên kết : Cấu trúc liên kết : không biến áp
  * Biên nhiệt hoạt động : -25 ~ 60ºC
  * Cách thức làm mát : Đối lưu tự nhiên
  * Bảo vệ chống xâm nhập : IP65
  * Độ cao tối đa cho phép để hoạt động : 4000m
  * Kích thước biến tần : 371 x 330 x 161 (mm)
  * Trọng lượng : 8.3 kg
• Kết nối đặc trưng : Đầu nối MC4 (DC), đầu cắm kết nối nhanh (AC)

Sơ đồ đấu nối biến tần bám tải Solis 3kW

Thông số kỹ thuật biến tần bám tải Solis 3kW

----------------------------------------------
