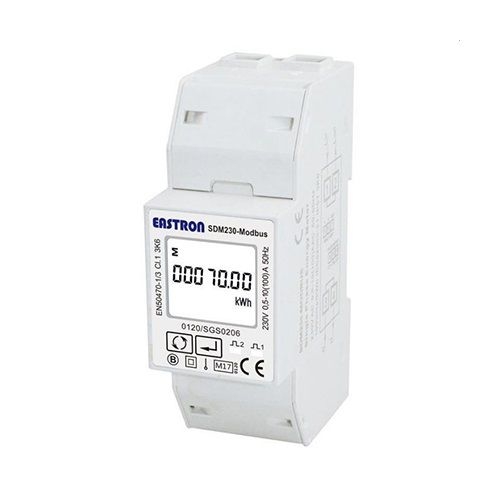

ĐỒNG HỒ BÁM TẢI TRỰC TIẾP 1PHA EASTRON (SDM230-MODBUS)

Thương hiệu: EASTRON

Tình trạng: Còn hàng

1.580.000₫ 1.780.000₫
- +

Data Sheet

  • Model: SDM230-Modbus
  • Phạm vi giao tiếp tối đa: 30m
  • Theo tiêu chuẩn: IP51
  • Kích thước: 99*63*36 mm
  • Khối Lượng: 50g
  • Kết nối:  RS485

Vận chuyển

Chuyển phát toàn quốc thông qua Bưu Điện hoặc Chành Xe

Thanh toán nhanh

Hỗ trợ thanh toán tiền mặt,COD - Thanh toán khi nhận hàng

Chăm sóc 24/7

Hỗ trợ chăm sóc khách hàng 24/7

Uy tín thương hiệu

KMD SOLAR là đơn vị thi công được yêu thích và người tiêu dùng bình chọn

ĐỒNG HỒ BÁM TẢI TRỰC TIẾP EASTRON 1 PHA (SDM230-MODBUS)

Thông số kỹ thuật

Tên sản phẩm Đồng hồ Metter Zero Export
Model EASTRON SDM230-Modbus
Điện áp định mức AC 230V
Tần số 50Hz - 60Hz
Dòng tối đa 100A
Màn hình hiển thị LCD 6 thông số
Cổng giao tiếp RS485 Modbus RTU
Chống sét 4Kv/1 phút
Vật liệu kim loại + nhựa PC
Trọng lượng 300g

CẤU THÀNH CHỨC NĂNG BÁM TẢI CHO HỆ THỐNG 1 PHASE

a) Thành phần hệ thống bám tải

  • Tấm pin PV
  • Cáp RS485
  • Inverter Growatt có cổng chức năng bám tải
  • Smart meter Eastron SDM230 Modbus
  • Tải tiêu thụ
  • Dây điện
  • Lưới điện

b) Sơ đồ kết nối

Hệ thống 1 pha sẽ được đấu nối theo sơ đồ như hình sau. Ta cần đảm bảo vị trí tất cả các thiết bị được đặt đúng theo sơ đồ để meter có thể đọc và truyền thông tin một cách chính xác.

Sơ đồ đấu nối hệ thống bám tải 1 pha S Model

Sơ đồ kết nối meter bám tải SMD230-Modbus

Meter bám tải EASTRON SDM230-Modbus giao tiếp với Inverter bằng giao thức Modbus – RTU qua cổng RS485.

Đấu nối chân meter (SDM230) với Inverter qua cổng RS485 đối với S Model

Vì vậy để chức năng bám tải ZeroExport được thực hiện chuẩn xác chúng ta phải kết nối đúng chân giao tiếp của Meter với Inverter theo sơ đồ trên

----------------------------------------------
