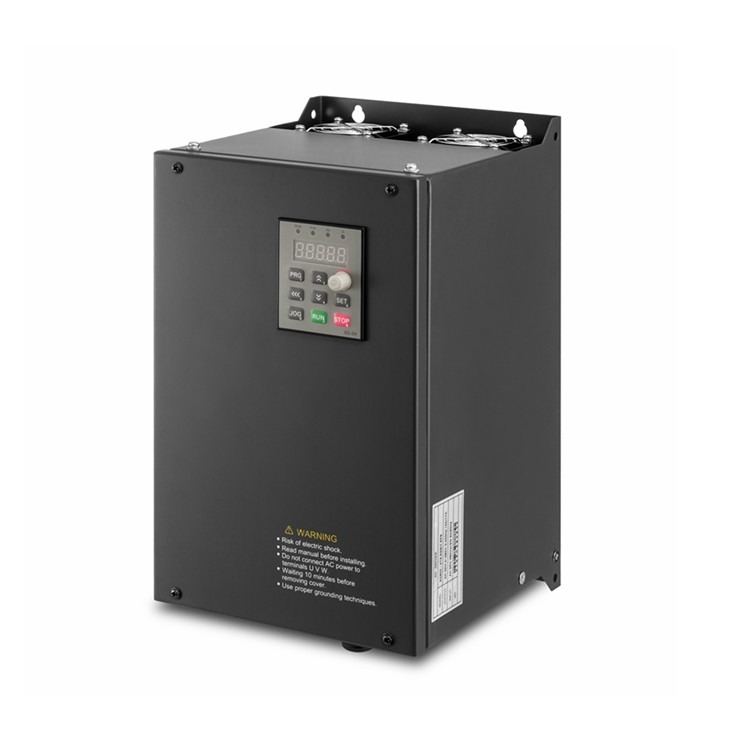

BIẾN TẦN BƠM POWERS PSD-800 5.5KW 3PHA/380V

Thương hiệu: POWER S

Tình trạng: Còn hàng

8.000.000₫ 8.989.000₫
- +
  • MODEL PSD cao cấp
  • Tiêu chuẩn IP 65
  • VỎ THÉP, CHỐNG NƯỚC, CHỐNG BỤI, CHỐNG CÔN TRÙNG XÂM NHẬP
  • Bảo hành 24 tháng

Vận chuyển

Chuyển phát toàn quốc thông qua Bưu Điện hoặc Chành Xe

Thanh toán nhanh

Hỗ trợ thanh toán tiền mặt,COD - Thanh toán khi nhận hàng

Chăm sóc 24/7

Hỗ trợ chăm sóc khách hàng 24/7

Uy tín thương hiệu

KMD SOLAR là đơn vị thi công được yêu thích và người tiêu dùng bình chọn

Biến tần bơm năng lượng mặt trời PSD800 IP54

Biến tần bơm Power S năng lượng mặt trời sê-ri PSD350/800 (cũng có thể là Bơm năng lượng mặt trời Power S cao cấp) là sản phẩm năng lượng xanh với công nghệ MPPT năng lượng mặt trời mới, được phát triển dựa trên biến tần tần số động cơ sê-ri PV800, tập trung vào điều khiển máy bơm AC 3 pha bao gồm cả máy bơm cảm ứng AC hoặc hiệu suất cao máy bơm với công nghệ động cơ đồng bộ nam châm vĩnh cửu (PMSM).
So với biến tần năng lượng mặt trời nối lưới hoặc không nối lưới, nó có bộ khởi động mềm, nhiều chức năng bảo vệ động cơ và giá cả cạnh tranh rất cao.

Tính năng sản phẩm
* Thích hợp để điều khiển tất cả các máy bơm AC cảm ứng 1/3 pha
* Nhiều chế độ điều khiển, điều khiển cục bộ, tự động khởi động/dừng, điều khiển từ xa GPRS.
*Theo dõi điểm công suất tối đa (MPPT) với tốc độ phản hồi nhanh và hoạt động ổn định
* Bảo vệ chạy khô (thấp tải), Phát hiện đầy bình chứa nước, Bảo vệ dòng điện tối đa của máy bơm
* Bảo vệ tần số dừng thấp, chức năng ngủ/thức khi thiếu/đủ bức xạ mặt trời.
*Đầu vào chế độ kép, tương thích với đầu vào nguồn DC và AC, đầu vào điện áp dải rộng và thấp.
*Đường cong hiệu suất PQ (Công suất/Lưu lượng) cho phép tính toán lưu lượng đầu ra từ máy bơm
*Chức năng bảo vệ nhiều máy bơm, đoản mạch, mất pha, quá dòng, quá điện áp…
*Nhiệt độ môi trường sử dụng: -10 đến +55˚ C.
* Sử dụng ngoài trời chống nước theo tiêu chuẩn IP65. tất cả các bộ phận điện được niêm phong bên trong để chống nước, chống bụi.


Tùy chọn mô hình biến tần bơm năng lượng mặt trời PSD350/800:
đầu vào 2T, 150vdc đến 450vdc, cho Máy bơm 3 pha 220VAC.
Đầu vào 4T, 250/350 đến 800VDC, cho Máy bơm 3 pha 380VAC.
Đầu vào 5T, 350-900VDC, cho Máy bơm 3 pha 480VAC.

N Models Rate current Output voltage ( 3PH VAC) Applicable for pumps Packing size MPPT voltage (VDC) GW
Kgs


PSD350 IP54, sê-ri 2T, đầu vào 150 đến 450 VDC hoặc 220VAC, Vmp 310VDC, 372VDC

1 PSD350-2T0.75GB 4A 0-220V 0,75KW 265*180*210 260 đến 355 2
2 PSD350-2T1.5GB 7A 0-220V 1,5KW 265*180*210 260 đến 355 2
3 PSD350-2T2.2GB 10A 0-220V 2.2kw 265*180*210 260 đến 375 2
4 PSD800-2T3.7GB 16A 0-220V 3,7kw 335*225*245 260 đến 355 3
PSD800 IP54, sê-ri 4T, 250 đến 800 VDC hoặc 380VAC, Vmp540VDC, Voc 648VDC
 1 PSD800-4T5.5GB 13A 0-440V 5,5KW 400*270*290 486 đến 650 4.3
 2 PSD800-4T7.5GB 16A 0-440V 7,5KW 400*270*290 486 đến 650 4,5
 3 PSD800-4T11GB 25A 0-440V 11KW 440*330*310 486 đến 650 6,5
 4 PSD800-4T15GB 32A 0-440V 15KW 440*330*310 486 đến 650 7
 5 PSD800-4T18.5G 38A 0-440V 18,5KW 540*400*365 486 đến 650 10
 6 PSD800-4T22GB 45A 0-440V 22KW 540*400*365 486 đến 650 11
 7 PSD800-4T30G 60A 0-440V 30KW 540*400*365 486 đến 650 14

Thông số kỹ thuật biến tần bơm năng lượng mặt trời dòng PV

** Thông số kỹ thuật biến tần máy bơm năng lượng mặt trời khi thông số H9.00 được đặt thành 1.
Dải điện áp MPPT đề xuất Vmp 260 đến 355VDC cho 2T ( Để dẫn động máy bơm 1 pha 220VAC )
Vmp 486 đến 650 VDC cho 4T ( Để dẫn động máy bơm 380VAC)
Điện áp đầu vào Voc và Vmpp được đề xuất Voc 355(VDC), Vmpp 310(VDC) cho máy bơm kiểu 2T hoặc 220V AC
Voc 620(VDC), Vmpp 540(VDC) cho máy bơm kiểu 4T hoặc 380V AC
Loại động cơ (bơm) Điều khiển cho động cơ đồng bộ nam châm vĩnh cửu (PMSM) và bơm động cơ không đồng bộ (tất cả các loại động cơ cảm ứng 3 pha)
Điện áp đầu ra định mức 3 Pha,110V/160V/220V. 3 pha, 220V/380V/460V
Dải tần số đầu ra 0~Tần số tối đa 400Hz.
Hiệu quả 99,2 đến 99,6%
Khả năng quá tải Loại G dành cho máy bơm chìm, dòng điện định mức 150% trong 60 giây, dòng điện định mức 180% trong 3 giây
Loại P dành cho bơm bề mặt, dòng điện định mức 120% trong 60 giây, dòng điện định mức 150% trong 2 giây.
Điều khiển bơm năng lượng mặt trời hiệu suất đặc biệt MPPT (theo dõi điểm công suất tối đa), vận hành tự động/thủ công, bảo vệ chạy khô, bảo vệ tần số dừng thấp, đầu vào công suất tối thiểu, bảo vệ dòng điện tối đa của động cơ, tính toán lưu lượng, tính toán năng lượng tạo ra và phát hiện mực nước trong ngăn chứa.
chức năng bảo vệ Bảo vệ mất pha, bảo vệ ngắn mạch pha, bảo vệ mạch nối đất với pha, bảo vệ ngắn mạch đầu vào và đầu ra. Bảo vệ chết máy, chống sét, bảo vệ quá nhiệt.
Trình độ bảo vệ IP20, Làm mát bằng không khí
Chế độ chạy MPPT hoặc CVT
Độ cao Dưới 1000m; trên 1000m, giảm 1% cho mỗi 100m tiếp theo.
Mạch dự phòng đầu vào AC tiêu chuẩn CE, Thiết kế dựa trên biến tần hiệu suất cao sê-ri AD800, thông số kỹ thuật khác vui lòng tham khảo hướng dẫn vận hành biến tần điều khiển véc tơ sê-ri AD800 Kích thước

Lắp đặt và đấu dây biến tần bơm năng lượng mặt trời dòng PV.

Biến tần chấp nhận cả hai nguồn cấp điện là năng lượng mặt trời DC và đầu vào lưới điện AC, nhưng chỉ cho phép một đầu vào nguồn điện cùng lúc khi không kết nối diode bảo vệ trước P+ và P-.
Nói chung, đề xuất người dùng kết nối bộ chuyển đổi thủ công AC/DC (S) để chọn đầu vào nguồn DC mặt trời hoặc đầu vào lưới AC bằng tay.
Lưu ý: Cấm kết nối nguồn DC với P+ và PB của PV350, nếu không sẽ gây hư hỏng nghiêm trọng.
Các bước vắt
1. Đề nghị kết nối nguồn điện DC năng lượng mặt trời với các cực R, T, (cũng có thể kết nối P+ và P-, nhưng hãy hết sức chú ý đến cực kết nối, dương với P+, âm với P-).
2. Kết nối công tắc S1 giữa COM và X1 để khởi động biến tần cho bơm khi được đặt ở chế độ điều khiển lệnh đầu cuối, và đặt P0.01=1, P5.00=1.
3. Kết nối công tắc S2 giữa X3 và COM khi kết nối nguồn điện lưới Ac, khi S2 được bật, nó sẽ tắt chức năng điều khiển bơm năng lượng mặt trời, làm cho biến tần chạy như một VFD mục đích chung và đặt P5.02=51.
4. Kết nối công tắc bóng phao giữa X4 và COM để phát hiện đầy bình chứa nước và đặt P5.03=54. khi nước đầy, KHÔNG có công tắc cảm biến nào được bật để ngừng bơm. Biến tần sẽ khởi động lại khi mực nước hạ thấp trở lại.
5. Kết nối công tắc đóng bình thường (NC) cảm biến bóng phao giữa X5 và COM trong giếng để bảo vệ chạy khô. Ans đặt P5.04=55. Nếu thiếu nước trong giếng, nó sẽ ngừng bơm biến tần.

Dây biến tần bơm năng lượng mặt trời

1. Kết nối nguồn điện P+ và P- với các cực R hoặc T
2. nếu cần, vui lòng kết nối công tắc chọn nguồn AC/DC
3. Kết nối công tắc Run với X1 và COM để khởi động biến tần.
4. Kết nối công tắc để tắt điều khiển bơm năng lượng mặt trời khi cấp nguồn trên lưới AC
5. Kết nối công tắc cảm biến bóng bể nước với X4 và COM để phát hiện đầy nước



PV series solar pump inverter operation flow chat

Các bước vận hành:
1. Chọn đúng model biến tần theo điện áp định mức, dòng điện định mức của máy bơm AC.
Chọn dòng 2T cho máy bơm 220VAC, dòng điện định mức của biến tần phải lớn hơn dòng máy bơm.
Chọn dòng 4T cho bơm 380VAC, dòng biến tần phải lớn hơn dòng định mức của bơm.
Lựa chọn dòng 5T cho bơm 480VAC (Điện áp DC tối đa là 900VDC).
2. Kiểm tra điện áp DC đầu vào của các mảng năng lượng mặt trời và tổng công suất đầu vào nếu chính xác, kiểm tra điện áp hở mạch Voc của các mảng năng lượng mặt trời và tổng công suất đầu vào của các mảng.

Điện áp đầu vào, lựa chọn mảng năng lượng mặt trời
mô hình máy bơm Mô hình biến tần Vmp Voc Tổng công suất của các tấm NLMT
máy bơm 220VAC 2T 220*1.41=310VDC 372VDC ≧ (1,3 đến 2,0) công suất định mức của máy bơm
Nó cũng phụ thuộc vào chất lượng của các tấm pin mặt trời. Công suất đầu vào càng nhiều, hiệu suất càng tốt. Tuy nhiên phải đảm bảo điện áp đầu vào = Vac out x 1,4.Có thể nối song song nhiều chuỗi pin để nâng công suất
máy bơm 380VAC 4T (Tối đa 800VDC) 380*1.41=540VDC 648VDC

* Vmp (Điện áp nguồn tối đa), * Voc (điện áp hở mạch),

Khuyến nghị lựa chọn dãy tấm pin mặt trời như bảng sau
Người dùng cần tính toán có bao nhiêu tấm pin mặt trời mắc nối tiếp để có đủ Vmp trước, sau đó tính xem có bao nhiêu chuỗi pin mặt trời các bảng để có đủ tổng công suất đầu vào.

450w, 49Voc (Điện áp hở mạch), 40Vmp (Điện áp ở Pmax)
Mô hình biến tần Sức mạnh của máy bơm Tấm pin 450W nối tiếp (PCS) (Vmp) Kết nối song song ( Chuỗi) Nguồn Tổng số Wp (CHIẾC)
2T (220VAC) 0,75kw đến 1,5kw 8 tấm 450 1 * chuỗi 3600w
2T (220VAC) 2.2kw 9 tấm 450 hoặc 8 tấm 555 1 * dây 4050w or 4400w
4T(380VAC) 0,75kw đến 2,2kw 12 tấm 450 1 * dây 5400w
4T(380VAC) 3,7kw từ 14 đến 17 tấm 450 1 * dây 6300w
4T(380VAC) 5,5kw 17 tấm 450 hoặc 16 tấm 555w 1 * dây 7650w – 8880W
4T(380VAC) 7,5kw 28 tấm 450w 2 * dây 12600w
4T(380VAC) 11kw 34 tấm 555W 2 * dây 18870w
4T(380VAC) 15kw 48 tấm 555w 3 * dây 26640w

3. Đi dây như sơ đồ kết nối biến tần ở trên, kết nối nguồn năng lượng mặt trời DC với R, và T (P+, và P-), kết nối cáp đầu vào máy bơm với U, V, W của biến tần, công tắc khởi động s1, công tắc phao báo đầy nước s2 , công tắc cảm biến chức năng chạy khô tốt S3.
4. Đặt giá trị H9.02 với Vmp thực tế của các mảng năng lượng mặt trời tại chỗ để nhanh chóng chuyển sang tính toán MPPT.
5. Xác nhận biến tần nếu hoạt động ở chế độ điều khiển MPPT bơm năng lượng mặt trời trong H9.00=0.
6. Đặt thông số nhóm động cơ để bảo vệ máy bơm từ P2.00 đến P2.03. Nếu chọn công suất biến tần giống như dòng điện định mức của động cơ. Không cần thiết lập các tham số nhóm này.
7. Kiểm tra đường cấp nước, kết quả nước tốt hay không, kiểm tra chiều chạy của máy bơm có đúng hay không, nếu chiều chạy không đúng, vui lòng thay đổi bất kỳ thứ tự 2 pha nào của dây U, V. W.
8. Đặt chức năng bảo vệ phụ trợ, chẳng hạn như tốc độ chạy thấp nhất của máy bơm, bảo vệ chạy khô, dòng điện tối đa của máy bơm, công suất đầu vào tối thiểu của các mảng năng lượng mặt trời, cài đặt đường cong PQ cho lưu lượng chính xác và chỉ báo lưu lượng hôm nay trong nhóm HF.
9.Nếu cần, hãy kết nối cảm biến làm đầy bình chứa nước. Có hai loại cảm biến mực nước, kỹ thuật số và analog 0-20mA, kết nối như sơ đồ hiển thị.
10. Nếu hệ thống yêu cầu chạy tự động, biến tần sẽ tự động khởi động vào sáng sớm khi đủ ánh sáng và tự động dừng khi mặt trời lặn khi không đủ bức xạ, vui lòng kết nối công tắc khởi động S1 giữa X1 và COM, đặt P0.01=1 ( điều khiển đầu cuối ), và giữ công tắc này ở trạng thái đóng bình thường.
Lưu ý: Cả hai tham số nhóm H9 và HF đều được thiết kế đặc biệt chỉ dành cho mục đích điều khiển bơm năng lượng mặt trời.
Khi H9.00=0, điều khiển bơm năng lượng mặt trời sẽ bị vô hiệu hóa, tần số đầu ra không phụ thuộc vào ánh sáng mặt trời.
Đối với chức năng khuếch đại MPPT được xác định bởi H9.06, H9.07, H9.08 và H9.09. Nếu đặt các thông số này càng lớn thì tính toán MPPt càng mạnh.
PSD800 ngoài trời sử dụng biến tần bơm năng lượng mặt trời chống nước IP54

Tóm lược:

Biến tần tần số kín PSD800 này là phiên bản nâng cao của biến tần bơm năng lượng mặt trời sê-ri PV800, được tích hợp với

Cấp bảo vệ IP54. Với đặc tính chống bụi, chống nước, chống dầu mỡ và chống ăn mòn tuyệt vời, biến tần này có thể sử dụng ngoài trời mà không cần tủ chống nước.

Các tính năng nâng cao phần cứng.

1. DSP 32 bit của Ti (28034/35), các mô-đun thông minh Infineon của Đức;

2. Tủ kín, lớp phủ phù hợp trên PCB;

3. Áp dụng sử dụng phích cắm hàng không có khả năng chống nước, khí và dầu chất lượng tốt. (tùy chọn)

4. Quạt thông gió tốc độ cao nhập khẩu với nguồn điện 24V DC, hiệu quả làm mát tốt;

5. Tỷ lệ thất bại thấp hơn và tuổi thọ dài.

----------------------------------------------
